挖掘机超载分析

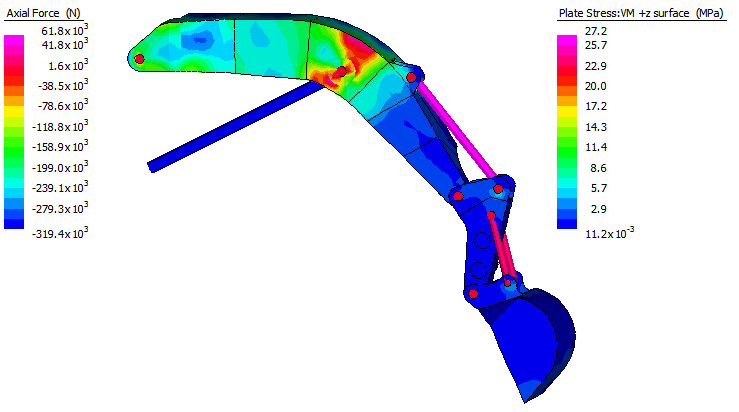

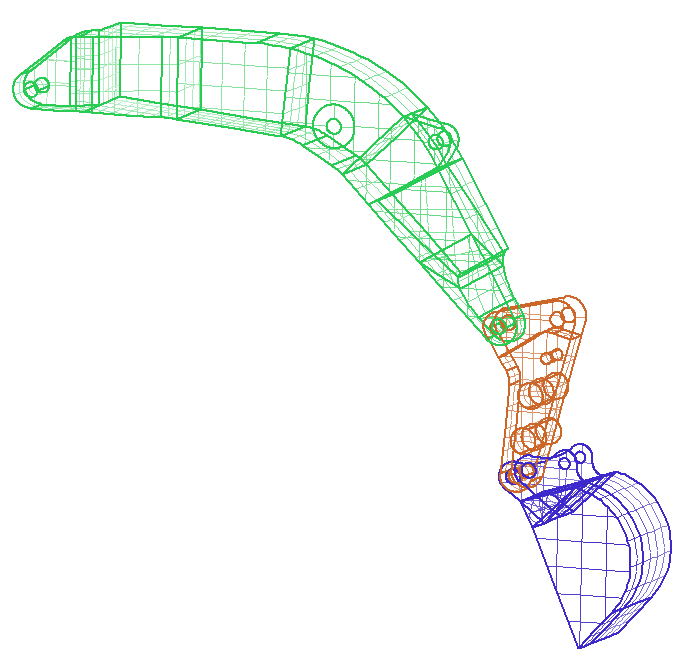

使用网格自动划分功能创建一台液压驱动挖掘机装备的有限元模型。用该模型模拟分析挖掘机顶靠墙时的过载条件。下图所示为1g的条件。

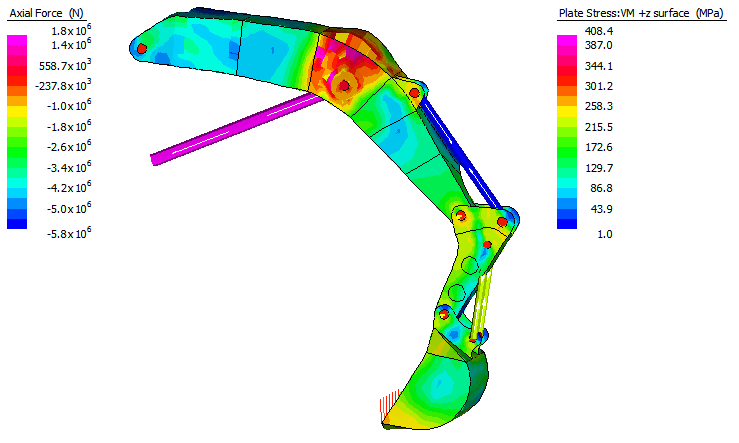

预加荷载被加到液压缸上以驱动结构系统。这导致驱动臂运动到顶到墙面位置。该墙面是内曲的。模型中使用接触元模拟墙面。 假设没有液压拉伸负荷限制器，驱动臂将在主液压缸关节上部屈曲(失稳)。

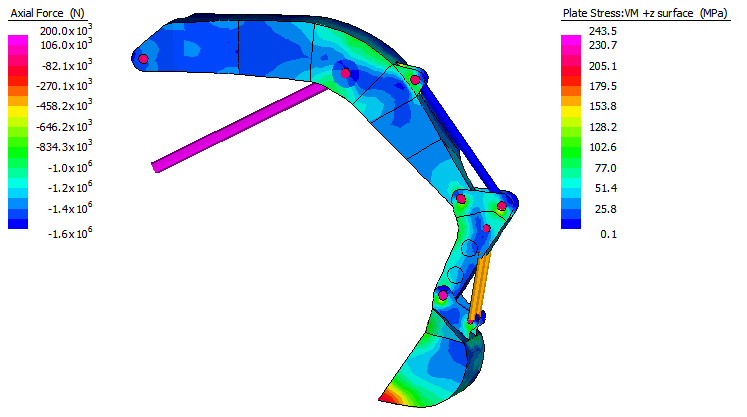

如果限制主缸拉伸荷载为200千牛，则只有在铲斗的前端表面上有损伤。
