防护钢网冲击分析
|

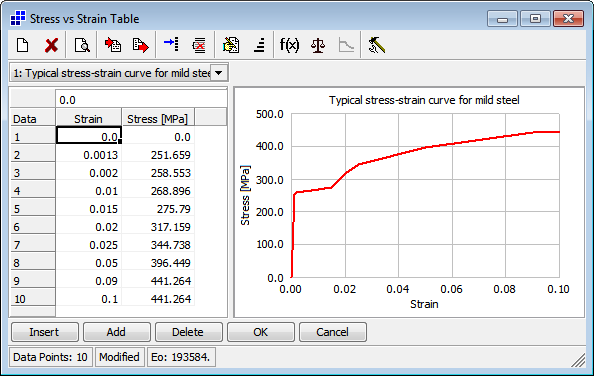

在此防护钢网的耐冲击分析中，用 Strand7 模拟一个3吨的质量以4米/秒的速度从0.8米高度降落到钢网上。使用接触单元模拟该质量撞击接触钢网再弹开的过程。 采用了非线性材料应力 - 应变曲线以考虑钢网网丝(梁单元)的屈服非线性。 |
|

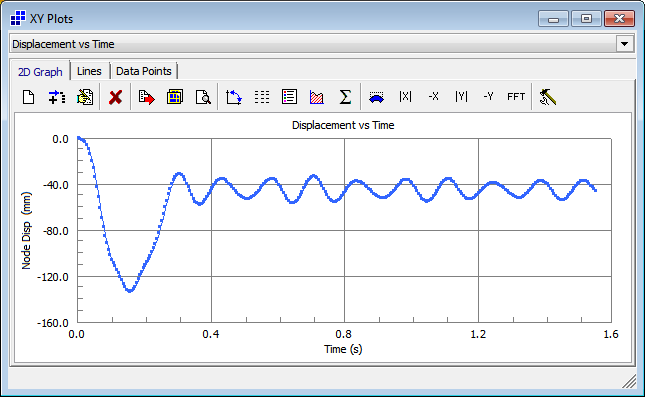

由于该质量的下降冲击，钢网屈服变形。可以观察到冲击造成的相应的残余位移和应力。 计算的残余变形约有40毫米。峰值位移约130毫米。可以考虑多种不同的冲击工况。 |
|
|

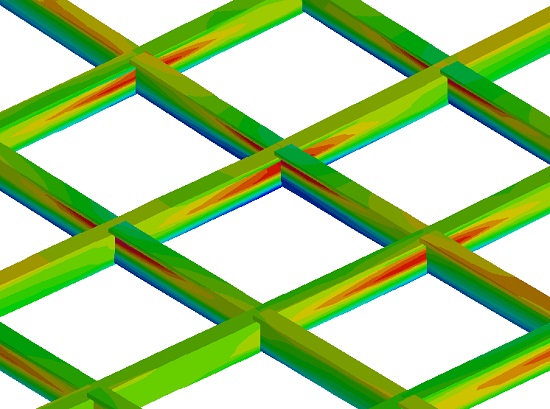

图中梁中应力为质量撞击接触钢网再弹开之后的钢网残余应力，这是由于外层纤维屈服程度大于中性轴附近的纤维所造成的。 |
