电缆支架
|

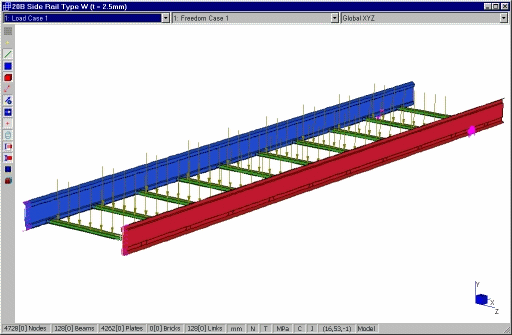

| 对一个电缆支架加载直到破坏过程的模拟。支架的每一端由钢管支撑。考虑结构的对称性，使用 Strand7 的板壳单元模拟了整个支架的一半。 |
|

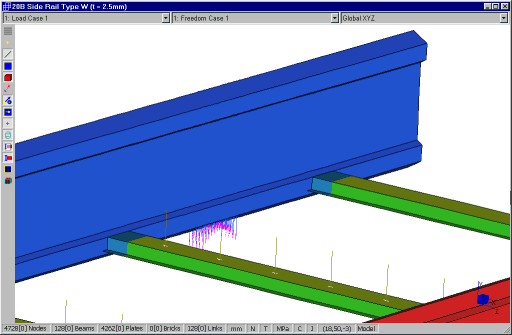

| 支撑处的放大图。使用了接触元使支架在加载时能绕其支点转动。 |
|

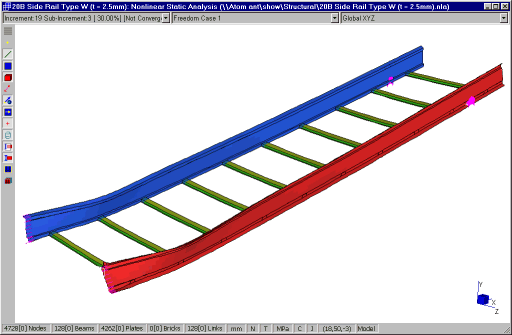

| 用材料和几何非线性分析来计算支架的最终承载能力。这里显示的是支架屈曲后的形状。 |
|

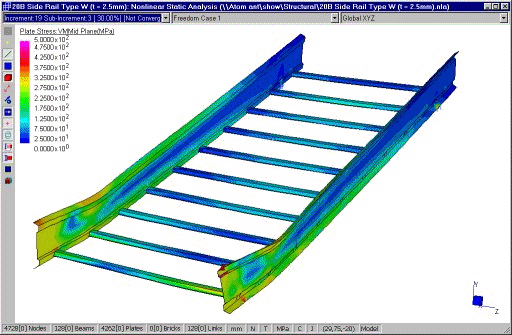

| 清晰的米赛斯应力图显示了支架屈服的区域。 |
|

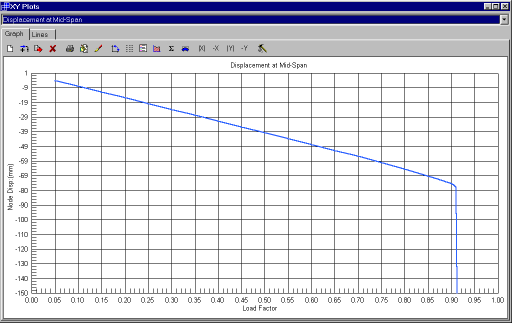

| 由 Strand7 自动生成的 X－Y 图显示了结构的最终屈服点。 |
|
|
| 对一个电缆支架加载直到破坏过程的模拟。支架的每一端由钢管支撑。考虑结构的对称性，使用 Strand7 的板壳单元模拟了整个支架的一半。 |
|
|
| 支撑处的放大图。使用了接触元使支架在加载时能绕其支点转动。 |
|
|
| 用材料和几何非线性分析来计算支架的最终承载能力。这里显示的是支架屈曲后的形状。 |
|
|
| 清晰的米赛斯应力图显示了支架屈服的区域。 |
|
|
| 由 Strand7 自动生成的 X－Y 图显示了结构的最终屈服点。 |
